UZY系列音叉物位發訊器 |
作者：admin 發布日期：2016-4-7 16:46:49點擊：10413
|
|
|

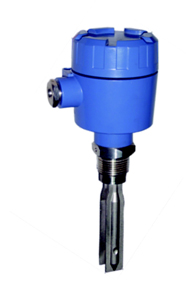

● UZY系列音叉物位發訊器
UZY系列音叉物位發訊器是在我公司原有UZK系列音叉料位發訊器的基礎上經重大技術改進而生產的新一代產品。具有先進的電路集成技術，良好的產品結構及制造水平。其產品性能達到國外同類產品的水平。
|
■ 特點:
●結構體積小，工作可靠。
●螺紋和活套式法蘭連接方式，便于安裝。
●不受被測物料的電性能影響。
●抗粘污力強，只要兩叉股間沒有完全粘連，儀表仍能正常工作。
●有多種信號輸出形式可供選擇。
■用途與適用范圍:
UZY系列產品對各種開口或有壓容器內物位進行檢測、報警或位式控制，可用于物位越限信號的就地?zé)艄怙@示或遠傳。
經特氟隆防腐防粘處理的產品，接觸物料部分具有相當于聚四氟乙烯的防腐性能和較好的防物料粘附性能，可用于有一定腐蝕性和粘附性的物料檢測及控制。
加長型產品適用于容器壁很厚的情況，或用于容器頂部垂直向下的安裝方式。
分離型產品用于被測物料溫度超過規定范圍（－20～80℃）的物位檢測，此類產品叉體與電路盒部分分離。以保證電路部分在正常的環境溫度下工作，分離距離應小于50m。
高溫型產品適用于物料溫度在－20～200℃范圍內的物位檢測。
加長分離型產品適用于加長及分離共同適用的物位檢測。
加長高溫型產品適用于加長及高溫共同適用的物位檢測
本安防爆型產品適用于任何易燃易爆的危險場所.如汽油、液化氣等介質.遠傳距離應≤5Km
■型號說明:
|
UZY
|
音叉物位發訊器U：物位儀表Z：接觸式Y(jié)：音叉
|
|
|
|
代碼
1
2
|
被測介質種類
物位、液位
液固界面
|
|
|
|
代碼
1
2
|
接觸介質材質及表面處理
1Cr18Ni9Ni
1Ci18Ni9Ti+特氟隆涂層
|
|
|
|
代碼
0
1
2
3
|
產品分類
基型
加長型
高溫型
高溫加長型
|
|
|
|
代碼
0
1
|
安裝方式
法蘭連接 JB/T 81-94DN40PN1MPa
螺紋連接 G11/2＂
|
|
|
|
代碼
a
b
c
d
|
插入深度（單位：m）基型無此代碼
0.5
0.8
1
1.6
|
|
|
|
代碼
空格
X
|
分離長度
非分離型
5,10,16,20,30
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UZY1030a10（完整的產品規格代碼示例）
|
示列說明： UZY1030 a10
接線盒與叉體間分離距離為10米,叉體插入深度為0.5m,法蘭連接,高溫加長型音叉物位發訊器.
■技術參數與特性:
一．正常工作條件：
1．工作溫度：傳感器部分：普通型：－20℃～＋80℃
高溫型：－20℃～＋200℃
電路部分： －20℃～＋70℃（工業品）
－30℃～＋80℃（軍品）
2．相對濕度：5～100 (％)
3．大氣壓力：86～108 (Kpa)
4．環境振動等級：V·L·4 加速度≤1g
5．電源電壓： 220V AC±10％ 50Hz～60Hz 本安型：85V～264V AC
6．電源功耗：≤3VA
7．工作壓力：1MPa
8．物料介質安息角：＞20°
9．物料介質密度： 液體＞0.7g/cm3
固體＞0.1g/cm3
10 料顆粒尺寸：≯15mm
11 物料介質粘度：（液體）＜1000mm2/s
■技術特性：
1．開關信號延遲時間： 1～3（s）
2．輸出形式
常開、常閉接點
① 繼電器輸出：220V AC 5A、10A
30V DC 5A、10A
② 恒流輸出：
0/10 mA DC （除本安型外均有此項輸出方式）
③ 電壓輸出：
1/5 V DC （本安型有此項輸出方式）
3．高溫型傳感器與電路部分Z大分離距離：≤50m
4．本安型儀表遠傳距離： ≤5Km
5．有信號燈顯示：綠燈亮表示音叉未接觸料位,傳感器在工作,紅燈亮表示音叉已經接觸料位,發訊器發出信號.
6．外殼防護等級：IP65
7．防爆型防爆等級：Exib（ib）ⅡBT5
8．防爆證號：CE012031
|
|
|
|
| |
|
